Impianti FV domestici

Sistemi 4 noks per il monitoraggio

touch 4noks

Cos’è Elios4You?

cell

  • Un modo innovativo per monitorare gli impianti fotovoltaici residenziali tramite App
  • Dati visualizzati in tempo reale su Tablet o Smartphone
  • App semplice e intuitiva con grafica animata, sviluppata da 4-noks nell’ottica dell’utente finale
  • Navigazione facile e veloce per tenere sotto controllo in tempo reale le principali variabili dell’impianto FV
  • App gratuite per iOS e Android
  • Aggiornamenti gratuiti on-line tramite router ADSL Wi-Fi
Cosa misura?

tablet

Il sistema Elios4you è in grado di misurare:

  • Energia prodotta
  • Energia scambiata con la rete
  • Consumi
  • Autoconsumo
Come viene venduto Elios4you?

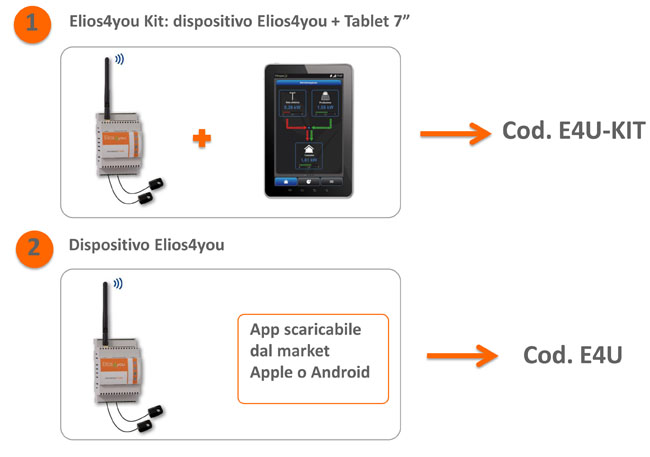

dispositivi

Dati visualizzati in locale e su smartphone

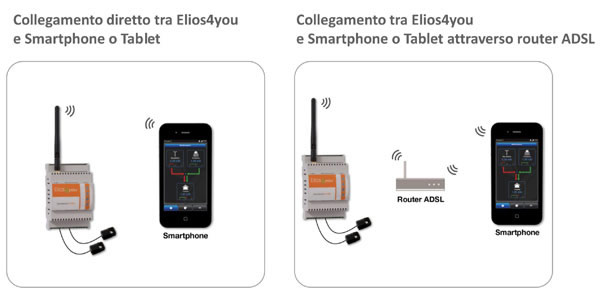

collegamenti

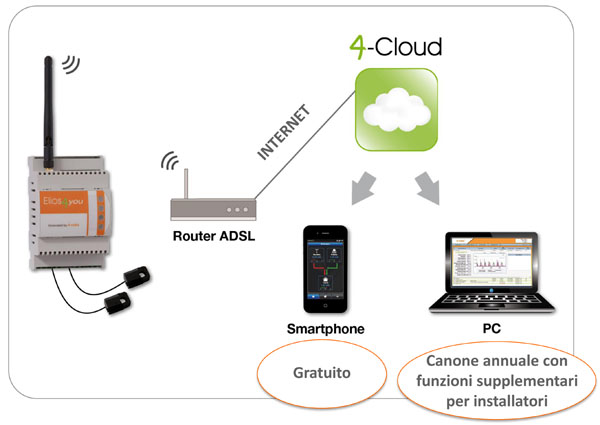

Dati visualizzati da remoto

Diapositiva 1

Caratteristiche principali
  • Utilizzo: Per impianti fotovoltaici monofase fino a 6 kW
  • Universale: Si applica su qualsiasi impianto FV indipendentemente dall’inverter installato
    e dai contatori
  • Facile da usare e da installare: Si applica all’impianto senza nessun tipo di manomissione
  • Trasmissione misure/calcoli: Verso Tablet/Smartphone/Pc/4-Cloud tramite tecnologia Wi-Fi ogni 5 secondi
  • Storico misure: Ultimi 60 giorni con campionamento ogni 15 minuti nel dispositivo Elios4you
  • Dati memorizzati: Su Tablet 4-noks per 5 anni, su altri Tablet o Smartphone per alcuni anni in base alla memoria disponibile
  • Attivazione carico: Attivazione in automatico di un carico attraverso relè con soglia programmabile
  • Configurazione: Configurabile da Tablet o Smartphone, non serve il PC. Aggiornamenti gratuiti on-line se collegato a un router ADSL Wi-Fi
Gestione allarmi
  • Mancata produzione in assenza di dati dopo 48 ore

N°2 ingressi allarmi per:

  • Inverter (attraverso contatto pulito se disponibile)
  • Differenziali o magnetotermici (contatto ausiliario)
  • Possibilità di dare un nome ad ogni singolo allarme
Attivazione carichi
  • Attivazione in automatico di un carico attraverso relè con soglia programmabile, sia in accensione che in spegnimento
App per iOS e Android

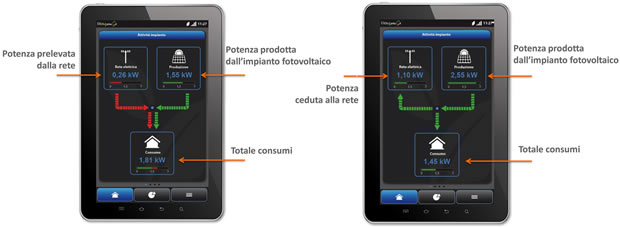

tabl

Incentiva l’Autoconsumo

  • Barile VERDE
    Messaggio di ACCENSIONE di qualche elettrodomestico, in quanto si dispone di potenza sufficiente
  • Barile ROSSO
    Messaggio di SPEGNIMENTO di qualche elettrodomestico, in quanto si sta prelevando dalla rete

Analisi energia prodotta

  • Energia immessa
  • Energia autoconsumata

Analisi energia consumata

  • Energia prodotta
  • Energia prelevata F1
  • Energia prelevata F2+F3

Analisi energia

  • Energia prodotta
  • Energia consumata
  • Energia immessa
  • Energia prelevata

Analisi potenza

  • Potenza prodotta
  • Potenza consumata
  • Potenza immessa
  • Potenza prelevata

Analisi energia

  • Energia prodotta
  • Energia immessa
  • Energia autoconsumata
  • Energia prelevata nelle diverse fasce orarie
  • Energia consumata nelle diverse fasce orarie
  • Totale prelevata e consumata
  • Credito energetico
  • Guadagno con impianto
  • Picco di produzione
  • Indice di autoconsumo
  • Ore di funzionamento equivalenti
Come funziona?

Il software viene installato direttamente sulla rete (anziché sul computer), in una sorta di «nuvola». I dati che fino ad oggi venivano salvati sui pc sono decentrati su un server: enormi archivi digitali a cui l’utente può accedere grazie al browser ed alle applicazioni.

In concreto: invece di archiviare i dati sul computer di casa/ufficio, li depositiamo su Internet, per poterli consultare con diversi dispositivi.

4-CLOUD

  • Innovativa piattaforma su internet di 4-NOKS per la memorizzazione e visualizzazione dei dati degli impianti.
  • Una volta inviati su 4-CLOUD i dati sono sempre visualizzabili su Tablet, Smartphone o Pc anche in assenza di collegamento.

TECNOLOGIE E UTENTI

  • 4-CLOUD è progettato e configurato come un portale internet, con le funzioni web più innovative.
  • Il sistema è in grado di gestire l’invio di SMS ed e-mail.
  • Gli utenti, a seconda del livello di accesso, possono intervenire per controllare e monitorare gli impianti remoti, scaricare report, verificare e ottimizzarne l’efficienza.
  • I profili di accesso al sistema sono progettati in base ai principali tipi di utenti: installatore, maintenance engineer, cliente finale.

GESTIONE DELLA MANUTENZIONE

  • 4-CLOUD permette la gestione del processo di manutenzione.
  • É in grado di ottimizzare la manutenzione ordinaria e gestire in maniera efficace gli interventi straordinari.
  • Trasforma la manutenzione in opportunità di business, incrementando la qualità del servizio e la soddisfazione del cliente finale.

CONFIGURAZIONI AVANZATE

  • L’utente evoluto può configurare il sistema per avere delle funzioni aggiuntive quali statistiche su più impianti (somma potenza/energia in tempo reale), invio dei dati verso i Display Giganti, confronto delle efficienze tra aeree diverse, confronto dell’efficienza con l’irraggiamento solare da satellite e altro ancora.

Documentazione
Scarica la brochure
